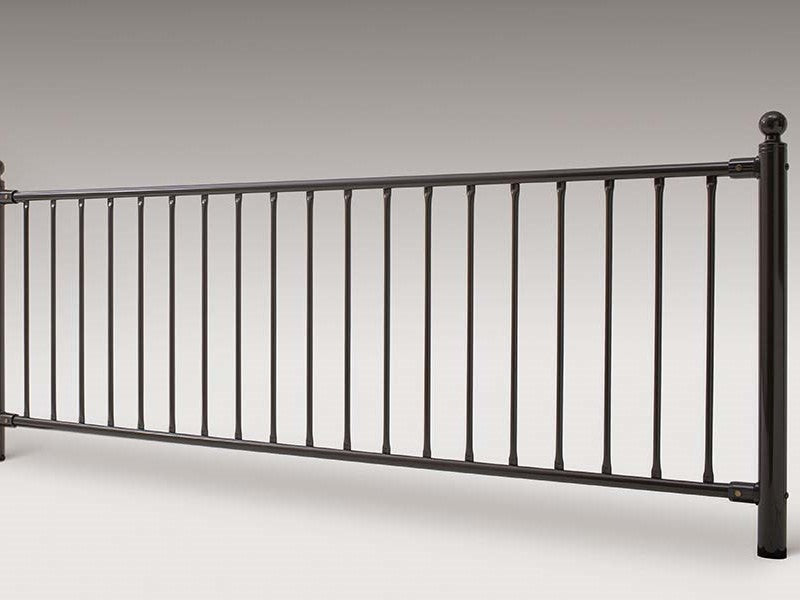

シティプラスXATC・XAC

意匠性に勾配自在の機能性をプラスした、新たな景観型柵のスタンダードです。

①景観に配慮した高い意匠性
擬宝珠形状の支柱と突起を抑えた新アルミダイカスト金具によりシンプルで高い意匠性を実現しています。

仮置き可能かつフレックスパネルの取付けが可能

②勾配自在を実現する高い機能性
セキスイ独自の勾配自在パネル（フレックスパネル）に新アルミダイカスト金具を組み合わせることで、従来の溶接パネルに比べ現場対応力を向上させています。

※10％以上の急勾配については、別途専用金具と勾配用溶接パネルでの対応となります。

③施工性と歩行者への安全性を両立
横方向から取り付け可能な、突起の少ない平頭ボトルにより施工性と歩行者への安全性に配慮しています。

【部材対応規格】
パネル・ビーム
●表面処理使用・・・亜鉛めっき+静電粉体塗装（※左記以外は対応不可となります）
●パネル横桟寸法・・・2880mm、1880ｍｍ
●パネル縦桟寸法・・・650mm、950ｍｍ
●横ビーム長さ寸法・・・2884ｍｍ、1884ｍｍ
（※各寸法については、上記以外は対応不可になります）
●端尺パネル・ビームは現場加工となります。

金具
●アルミダイカスト+アクリル焼き付け塗装（※左記以外は対応不可となります）
●標準金具での勾配対応範囲は最大10％となります。
●標準金具での平面変化点は最大6°となります。
●10％以上の急勾配については、別途専用金具と勾配用溶接パネルでの対応となります。

■施工図例
